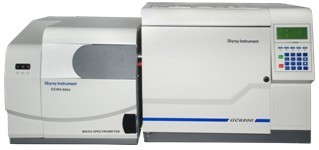

GC-MS 6800 氣相色譜質譜聯用儀

前 言

     RoHS是由歐盟立法制定的一項強制性標準，它的全稱是《關于限制在電子電器設備中使用某些有害成分的指令》（Restriction of Hazardous Substances）。該標準已于2006年7月1日開始正式實施，主要用于規范電子電氣產品的材料及工藝標準，使之更加有利于人體健康及環境保護。該標準的目的在于消除電機電子產品中的鉛、汞、鎘、六價鉻、多溴聯苯和多溴聯苯醚共6項物質，并重點規定了鉛的含量不能超過0.1%。新指令2011/65/EU（RoHS 2.0）以取代2002/95/EC（RoHS） 新指令將于2011年7月21日生效。就RoHS2.0與RoHS進行比較，其主要更改如下：
     1.將原先WEEE指令的附錄I和IA新增為RoHS的兩個附錄。
     2.自2014年1月1日到2017年1月1日，逐步將醫療設備和監控設備納入RoHS的管制范圍。
     3.制造商需在產品上市銷售之前制訂EC符合性聲明并加貼CE標志，且在電子電氣產品上市之后，必須保留相關技術文件和EC符合性聲明至少十年。
     4.如果附錄III中列舉的物質（如HBCDD、DEHP、BBP和DBP等）因使用對人體健康或環境造成無法承受的危害，則將依據REACH法規第69至72條的規定進行評估，進一步將此物質列入附錄IV的限用物質。而RoHS要求中的主要測試物質如下表：

     《電子信息產品中有毒有害物質的檢測方法》（以下簡稱《檢測方法》，標準號為 SJ/T 11365-2006）對RoHS要求中有害元素測試方法給予了限定。其中X射線熒光光譜法（XRF）作為一種最快捷、方便的方法被制定為快速篩選方法。使用X射線熒光光譜法（XRF）可對鉛（Pb）、汞（Hg）、鎘（Cd）、鉻（Cr）以及溴（Br）五種元素的相應標準樣品進行精確測試?？墒腔?XRF的原理所獲得的結果只是元素的含量，也就是說如果這種篩選測試得到鉻（Cr）或溴（Br）的含量，即使他們超標也并不能代表有害物質（Cr VI）與阻燃劑PBB和PBDE）超標，這個測試結果（指含有）只是含有相應有害物質的必要條件而并非充分條件。這也就是限值表中沒有這兩種有害物質不合格的限值判斷依據的原因。

RoHS適用行業

一、大型家用電器：
大型制冷器具、冰箱、冷凍箱、其它用于食品制冷、保鮮和儲存的大型器具等。
二、小型家用電器：
真空吸塵器、地毯清掃機、其它清潔器具、用于縫紉、編織及其它織物加工的器具等。
三、信息和通訊設備：
中央數據處理器、個人計算機、打印機、復印設備、電氣電子打字機、臺式和袖珍計算器等。
四、消費類產品：
收音機、電視機、錄象機、錄音機、高保真錄音機、功放機、音樂儀器、其他記錄或復制聲音、圖象的產品或設備。
五、照明設備：
熒光燈具（家用的照明設備除外）、直型熒光燈、緊湊型熒光燈、高亮度放電燈等。
六、電氣電子工具：
電鉆、電鋸、縫紉機，對木材、金屬或其它材料進行車削、銑、砂磨、研磨、鋸削、切割、剪切、鉆孔、沖孔、折疊、彎曲或
類似加工的設備等。
七、玩具、休閑和運動設備：
電動火車或賽車、手持電子游戲機、電子游戲機、用于騎自行車、潛水、跑步、劃船等的測算裝置；帶有電子或電氣元件的運動設備。
八、醫用設備（被植入或被感染的產品除外）：
放射治療設備、心臟用設備、透視裝置、肺呼吸機、核醫療設備等。
九、監測和控制儀器：
煙霧探測器、發熱調節器、溫控器、家用或?qū)嶒?yàn)室設備用測量、稱重或調節器具、工業安裝（如在控制板上）中所用的其它監控儀器。
十、自動售賣機：
熱飲料自動售賣機、瓶裝或罐裝熱飲料或冷飲料自動售賣機、固體產品自動售賣機、錢票自動售賣機、所有自動送出各類產品的器具。
說明：目前第八 、九類醫用設備、監測和控制儀器暫不受RoHS指令限制、但是醫療設備和監控設備及其零部件自2014年7月22日起應符合RoHS2.0標準要求。

有害物質用途列舉：

一、鎘的主要用途

二、鉛的主要用途

三、汞的主要用途

四、六價鉻-主要用途

EDX 9000 X熒光光譜儀

     更準確的檢測結果是天瑞人堅持不懈的追求，同時天瑞人還時刻牢記為客戶提供更優質的服務。全新開發研制的EDX 9000正是秉承了這一理念。它不僅繼承了天瑞儀器EDX系列準確、快速、無損、直觀及環保五大特點，采用分析儀器行業最先進的極速探測器技術（X-SDD）可將測試時間降低到1秒。同時EDX 9000還采用了天瑞儀器專利產品精密的定位系統，可實現圖像聯動控制，多點連續測試。新增加電動開發的樣品腔使操作更加方便，全新設計自動樣品平臺讓準確檢測得到保證。

性能優勢

快—1秒鐘出結果
采用行業最先進的極速探測器技術——（X-SDD）分辨率最低至125eV
優勢：探測面積大（面積達25mm2）、單位時間內接受信息多、計數率高分辨率好，探測效率更高，探測信噪比更強，檢出限更低
采用行業最先進的數字多道技術
優勢：有效提高輸出效率，實現超高計數率，保證采集有效計數率最高可達1000Wcps
采用大功率X光管及先進的準直濾光系統
優勢：激發效率更高
光閘系統
優勢：樣品更換無需關閉高壓，提高測試效率與測試精度
精密的定位系統
超高清晰工業攝像頭，更清晰的顯示測試點
多點測試
2D全自動移動樣品臺——可實現圖像聯動控制，多點連續測試
超小樣品檢測——最小可測到0.2毫米
8種準直器、4種濾光片快速切換功能，可根據不同樣品進行選擇
準直器最小可達0.2毫米，針對超小樣品可準確聚焦檢測
人性化的設計
更安全：X射線聯動安全裝置——光閘與聯動裝置互動；儀器外殼與高壓使能端相聯動
更快捷：多點測試，點哪測哪
預約預熱：根據設定時間，儀器可定時開始測試
預約開機預熱功能：客戶可預約儀器開機時間，同時可以儀器預熱并自動檢測、校正儀器狀態；同時可以實現預約關機，
關機前可設定聲光提示

技術參數

測量元素范圍：硫（S）～鈾（U）
測量時間：1s或以上
檢出限：分析檢出限可達2ppm，最薄可測試0.005μm
含量范圍：2ppm～99.9%
穩定性：0.02%
管壓：5～50KV
管流：≤1000uA
探測器：X-SDD探測器，分辨率可達125eV
準直器：8種準直器自動切換
濾光片：4種濾光片自由切換
樣品觀察：高清工業攝像頭
環境濕度：≤70%
環境溫度：15℃～30℃
電源：交流220V±5V（建議配置交流凈化穩壓電源）

檢測實例

使用EDX 9000儀器對下列樣品進行測試，其測試譜圖和數據如右圖：

樣品名稱：電路板

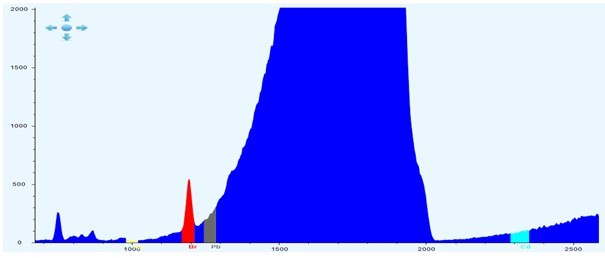

電路板樣品測試譜圖

電子元器件樣品測試譜圖

通過以上實例可知，使用EDX 9000是完全可以針對RoHS標準進行精確測試。

SUPER XRF 1050 超級X熒光光譜儀

     環保是世界的潮流，但是不斷出現的環境污染事件，使人們?nèi)找骊P(guān)注自身的健康，關注有害元素對人的危害，世界各國都陸續出臺了相關控制商品中有害元素含量的法規，而且對有害元素的限制值日漸降低，例如，2006年7月1日實施的歐盟RoHS指令中鉛元素限制值是1000ppm，09年實施的美國消費品安全法（簡稱CPSIA）,鉛元素限制值降低到90ppm,面對市場需求,秉承“天瑞儀器,無微不至”的精神,采用最新技術,特別設計了SUPER系列的X熒光光譜儀。

性能優勢

獨特的激發X光源
采用天瑞專利技術--獨特的激光X光源、樣品激發裝置和探測系統，大大提高儀器元素的檢測靈敏度，降低檢出限。

性能卓越、微量X熒光檢出專家
采用獨特的光路設計和雙引擎設計，并結合使用多組濾片和多組光管激發靶材的切換，大大地降低了儀器的信噪比，使該儀器在X熒光設備中具有超低的元素檢出限。

大器穩重、準確無損
大樣品腔設計，適合于不同大小和形狀的樣品測試。采用了多重信號的電路處理和濾波技術，使測試更加穩定準確。

自動化程度高、高清攝像頭
儀器多組濾片和光路自動切換，自動升降測試蓋，高清攝像頭輔助。

專業軟件
專業軟件，特別針對玩具指令檢測的應用軟件，具有高靈敏度、測試時間短、操作簡易、對操作人員限制小的特點。

信噪比增強器
天瑞專利產品--信噪比增強器（SNE），提高信號處理能力25倍以上。

人性化設計
具有現代化的外觀，結構和色彩，上蓋電動控制開關，更人性化。

技術參數

元素分析范圍：硫（S）～鈾（U）
分析含量：0.1ppm～99.9%
重復性：0.1%
穩定性：0.1%
環境溫度 ：15℃～30℃
電源：交流220V±5V（建議配置交流凈化穩壓電源）

儀器配置

超銳X光源和一樣品激發機構
上蓋電動開關的大容量樣品腔
可自動切換的準直器，濾光片
高清晰CCD攝像頭
Si-PIN探測器
信號檢測電子電路
高低壓電源
計算機及噴墨打印機
專業X熒光分析軟件

檢測實例

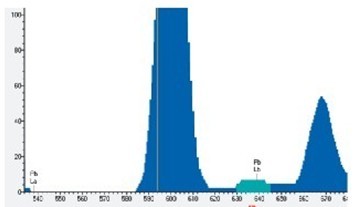

測試塑料中鉛的含量譜圖對比圖

SUPER XRF 1050 超級X熒光光譜儀

普通X熒光光譜儀

      從SUPER XRF 1050超級X熒光光譜儀測試的光譜圖和普通X熒光光譜儀的對比中，可以明顯看出，SUPER XRF 1050的光譜圖中，元素能量峰與背景噪聲比明顯高于普通X熒光儀，說明SUPER XRF 1050各元素檢出強度和檢出限明顯要好于普通X熒光光譜儀,且更加適用于RoHS行業的應用。

EDX1800BS X熒光光譜儀

      本款儀器主要針對RoHS、有害元素檢測、貴金屬、全元素分析等方面進行測試。應用新一代的高壓電源和X光管，提高產品的可靠性；利用新X光管的大功率提高儀器的測試效率。使儀器的測試范圍更廣，測試效率更高，使用更智能化。

性能優勢

下照式：可滿足各種形狀樣品的測試需求
準直器和濾光片：多種準直器和濾光片的電動切換，滿足各種測試方式的應用
移動平臺：精細的手動移動平臺，方便定位測試點
高分辨率探測器：提高分析的準確性
新一代的高壓電源和X光管：性能穩定可靠，高達100W的功率實現更高的測試效率

技術參數

元素分析范圍：硫（S）～鈾（U）
檢出限：1ppm
分析含量：1ppm～99.99％
重復性：0.05％（含量96％以上）
穩定性：0.05％（含量96％以上）
環境溫度：15℃～30℃
電源：交流220V±5V,建議配置交流凈化穩壓電源
能量分辨率：140±5eV
樣品腔尺寸：439mm×300mm×50mm
儀器尺寸：550mm×410mm×320mm
儀器重量：45kg

儀器配置

移動樣品平臺
信噪比增強器
SDD探測器
信號檢測電子電路
高低壓電源
大功率X光管
計算機及噴墨打印機

檢測實例

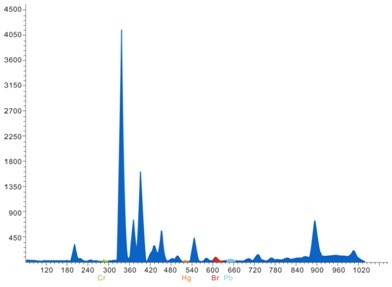

某電話的測試譜圖

EDX1800BX熒光光譜儀

     針對EDX 1800在各個領域的廣泛應用，根據優化產品性能和提高安全防護等級的需求，特別設計該款EDX 1800B。
     應用新一代的高壓電源和X光管，提高產品的可靠性；利用新X光管的大功率提高儀器的測試效率。

性能優勢

下照式：可滿足各種形狀樣品的測試需求
準直器和濾光片：多種準直器和濾光片的電動切換，滿足各種測試方式的應用
移動平臺：精細的手動移動平臺，方便定位測試點
高分辨率探測器：提高分析的準確性
新一代高壓電源和X光管：性能穩定可靠，實現更高的測試效率

技術參數

元素分析范圍：硫（S）～鈾（U）
檢出限：1ppm
分析含量：1ppm～99.99％
重復性：0.1％（含量96％以上）
穩定性：0.1％（含量96％以上）
環境溫度：15℃～30℃
電源：交流220V±5V,建議配置交流凈化穩壓電源
能量分辨率：160±5eV
樣品腔尺寸：460mm×298mm×98mm
儀器尺寸：550mm×416mm×333mm
儀器重量：45kg

儀器配置

移動樣品平臺
信噪比增強器
電制冷Si-PIN探測器
信號檢測電子電路
高低壓電源
新型X光管
計算機及噴墨打印機

檢測實例

某鍵盤的測試譜圖

ICP-2060T電感耦合等離子體發射光譜儀

     電感耦合等離子體原子發射光譜儀（ICP-2060T）利用氬等離子體產生的高溫使試樣完全分解形成激發態的原子和離子，由于激發態的原子和離子不穩定，外層電子會從激發態向低的能級躍遷，因此發射出特征的譜線。特征譜線通過光柵分光后，利用檢測器檢測特定波長的強度，根據光的強度與待測元素濃度成正比進行定量分析。
     天瑞儀器ICP-2060T型電感耦合等離子體發射光譜儀以其高靈敏度、低檢出限、多元素同時測試等特點，可廣泛應用于RoHS行業中鉻、鉛、鎘、汞等元素的準確測試。

性能優勢

全反射消色差光學系統
采用凹面反射鏡代替凸透鏡作為光學聚焦元件，解決了不同元素焦點不同而引起的色差問題，同時提高光學系統效率。

波長范圍寬
選擇3600條刻線光柵，波長范圍可達190nm-500nm
選擇2400條刻線光柵，波長范圍可達190nm-800nm

全自動化設計
自動化程度高，整臺儀器除了電源開關，儀器所有功能都是通過計算機控制，可靠、安全、方便。

氣體流量自動控制
進樣系統中，載氣、等離子氣、輔氣全部采用先進的質量流量控制器（MFC）來控制，具有流量連續可調、流量穩定等優點，確保了進樣系統的穩定，為光源的穩定提供了堅強的保障。

先進的進樣系統
先進的進樣系統高效、穩定，可配備國內外各種霧化器、霧化室，可以配備高鹽霧化器，耐氫氟酸霧化器等，滿足不同客戶的需求。
自動進樣器：選配天瑞自主研發的自動進樣器，讓測試操作更加省心省力。

穩定的廢液排除系統
通過蠕動泵進行廢液排除，確保進樣量與廢液排除速度一致，客戶可以根據需要適當調節速度，確保進樣系統穩定。

穩定先進的全固態射頻電源
儀器采用的射頻電源為天瑞儀器自主研發的全固態射頻電源，具有體積小、效率高、輸出功率穩定、帶有各種保護功能等諸多優點，進一步提高了儀器的穩定性與安全性。

快速準確的全自動匹配功能
負載終端采用天瑞儀器自主研發的全自動匹配技術，具有匹配速度快、精度高等優點，確保了輸出功率最大限度的加到了負載上面，提高電源的使用效率，從而提高儀器的穩定性，并使得整個點火過程方便簡單。

技術參數

固態電源
輸入電源：交流220V，電流20A
工作頻率：27.12MHz
頻率穩定性：<0.05％
輸出功率：800W～1600W，連續可調
輸出功率穩定性：≤0.05％
輸出工作線圈內徑：25mm、3匝
同軸型噴霧器外徑：6mm
雙筒型霧室外徑: 35mm

掃描分光器
光路：Czerny turner型
焦距： 1000mm
光柵規格：離子刻蝕全息光柵，刻線密度3600L/mm或2400L/mm，刻劃面積（80×110）mm
分辨率： ≤0.008nm（3600線光柵） ≤0.015nm（2400線光柵）
掃描波長范圍：3600線光柵：（190～500）nm 2400線光柵：（190～800）nm

電子測量及控制電路
光電倍增管規格：R212/R928
光電倍增管負高壓：（-50～-1000）V
光電倍增管電流測量范圍：（10-12～10-4）A
信號采集：VF轉換

計算機系統
主機：聯想品牌電腦
顯示器：17英寸液晶顯示器
打印機：Canon噴墨打印機

測量范圍
液體含量：0.01ppm～幾千ppm
固體含量：0.001%～70%
重復性：相對標準偏差RSD≤1.5％
穩定性：相對標準偏差RSD≤2％
測試速度：5～8元素/每分鐘
典型元素檢出限（μg/L）：大部分元素 1ppb～10ppb

整機技術指標
掃描波長范圍：190nm～500nm（3600L/mm光柵）
190nm～800nm（2400L/mm光柵）

儀器尺寸
體積：臺式 1.5m×0.8m×0.8m

環境溫度

貯存運輸溫度：15℃～25℃
貯存運輸相對濕度：≤70％
電源適應能力：220±10V 50～60Hz
工作濕度：≤70％
工作溫度：15℃～30℃

儀器配置

ICP-2060T通信網線
交流參數穩壓器
ICP-2060T電源線
接地銅板、銅帶
進口霧化器
國產霧化器
氣管
氣體減壓閥
自動溫控冷卻循環水箱
水管
炬管
雙筒形霧室

AAS 9000火焰石墨爐一體式原子吸收

     火焰石墨爐一體式原子吸收光譜儀（AAS 9000）通過原子化器將待測試樣原子化，待測元素的原子吸收相同元素空心陰極燈的光，檢測器檢測到的能量變低，從而得到吸光度，根據吸光度與待測元素的濃度成正比進行定量分析。
     天瑞儀器AAS 9000型火焰石墨爐一體式原子吸收光譜儀因具有檢出限低、準確度高等優點，可應用于RoHS檢測中重金屬鉻、鉛、鎘等元素的測定。

性能優勢

一體式設計
采用串聯式光路設計，火焰石墨爐原子化器位置固定，避免了機械切換引起的誤差，提高了儀器穩定性與可維護性。

全反射消色差光學系統
采用輪胎鏡代替凸透鏡作為儀器的光學聚焦設備，有效解決了不同元素焦點不同的色差問題，提高了光學系統效率。

C-T型單色器
采用1800線/mm、閃耀波長230nm光柵分光系統。

八元素?zé)魺羲?br style="box-sizing:border-box;margin-top:0px;padding:0px;border:0px;" /> 一燈工作，最多可以七燈預熱，節省了換燈和預熱時間，使元素測量更加快捷方便。

全自動化設計
除主機電源開關外，儀器全部功能通過計算機監測與控制。

USB2.0通訊方式
業內率先采用USB2.0通信接口，提升了通信速度，兼容最新計算機系統。

背景校正系統
具備氘燈與自吸收兩種背景校正模式，背景信號1A時，扣背景能力30倍以上。

外觀采用流線型鈑金工藝設計，簡約時尚，美觀大方

自主知識產權，功能完善，性能強大的分析軟件
人性化的操作界面，讓您的操作易如反掌，可切換中英文Windows風格軟件界面，可在Windows XP, Windows 7等操作系統下完美運行，全自動定性、定量分析，自動計算元素含量，自動生成測試報告。

技術參數

整機
單色器類型：切爾尼-特納型（Czerny-Turner）
波長范圍：190nm～900nm
波長準確度：±0.25nm
波長重復性：< 0.10nm
光譜帶寬：0.1/0.2/0.4/0.7/1.4nm五檔自動切換

火焰系統
火焰法測銅（Cu）精密度：< 1%
火焰法測銅（Cu）檢出限：< 0.006μg/mL
火焰法測銅（Cu）特征濃度：< 0.025μg/mL/1%
靜態穩定性：0.003 Abs（static）
動態穩定性：0.005 Abs（dynamic）

石墨爐系統
石墨爐控溫范圍：室溫--3000℃
石墨爐升溫速率：3000℃/s
石墨爐測鎘（Cd）精密度：≤2%（AAS9000自動進樣模式）
石墨爐測鎘（Cd）精密度：≤5%（AAS 9000-M手動進樣模式）
石墨爐測鎘（Cd）檢出限：≤1pg
電源：220V±22V，50Hz±1Hz，5KW（峰值）

儀器配置
標準配置：AAS 9000主機
石墨爐自動進樣器（AAS 9000-M不含）
標準附件箱
可選配置：低噪音無油空氣壓縮機
自動控溫循環冷卻水裝置
氫化物發生器
品牌計算機
品牌打印機
待分析元素光源

AFS 200系列原子熒光光譜儀

     AFS 200系列原子熒光光譜儀的光源發生的特征輻射被待測元素的氣態氫化物或者原子蒸氣吸收，被測元素基態原子的核外電子被激發到高能態，由于電子在高能態不穩定，當電子返回基態或者其他低能態時向外以輻射光的形式放出能量，該輻射光即為原子熒光，根據原子熒光強度與待測元素濃度成正比進行定量分析。
     天瑞儀器AFS 200系列原子熒光光譜儀，具有較低的檢出限，相對簡單的譜線干擾等特點，可應用于RoHS行業中鉛、鎘、汞元素的痕量、超痕量分析。
AFS200系列原子熒光光譜儀應用了本公司7項專利技術，目前已形成包含四款型號儀器的系列產品，分別是AFS200N（Normal）普通型、AFS200T（Technical）技術型、AFS200P（Professional）專業型以及AFS200S（Science）科學型。

性能優勢

火焰適時觀察
儀器內置火焰適時觀察裝置，淘汰了火焰觀察窗的老式設計，使火焰觀察變得自動化，測量過程中無須操作儀器即可觀察火焰狀態，降低了引入外界干擾的幾率，極大地方便了用戶使用。

USB2.0通信接口
淘汰了老舊的232串口通信方式，采用最新的USB2.0通信接口，提升了通信速度，兼容最新計算機系統。

氣體流量控制系統
儀器采用全自動氣體流量控制系統，氣體流量控制快速穩定，同時具備異常診斷功能，儀器不工作時自動切斷氣源，節省氣源用量。其中AFS200N/AFS200P采用集成氣路氣體流量控制系統，通過壓力開關實時監測氣體壓力；AFS200T/AFS200S采用雙路質量流量控制器氣體流量控制系統，控制精度可達1ml/min。

綠色環保
本儀器配備了專用廢氣收集裝置，充分體現環保設計理念，最大程度地保障分析測試人員的人身安全。

智能型高性能空心陰極燈
本儀器的光源裝備有本公司專利產品的智能型高性能空心陰極燈，儀器能夠自動識別元素?zé)纛愋?、出廠編號、記錄光源工作壽命、提供儀器最佳工作條件等。

光學系統
采用新型非色散光學系統，大幅度提高測試靈敏度，并使得儀器結構簡單緊湊，操作維修更加方便。

雙通道設計
可進行兩種元素同時分析，并具備單道增強功能，顯著提高測試靈敏度和元素檢出限。

光源前置
改變了傳統高性能空心陰極燈后置的設計方案，而改用前置設計，方便用戶使用。

單點標準溶液制作標準曲線
制作標準曲線只需配制最高濃度點標準溶液即可，極大地節省了標準樣品制備時間，并具備高濃度樣品自動稀釋、自動清洗管路等功能。

低溫原子化點火
爐絲壽命更長，火焰更穩定。

屏蔽式石英管原子化器
有效減少熒光猝滅現象的發生，顯著提高測試靈敏度，改善儀器信噪比。

高效二級氣液分離
有效進行氣液分離，最大程度地消除水蒸氣對測試結果的影響。

操作軟件
本儀器配備自主知識產權，功能強大的原子熒光軟件工作站，擁有人性化的操作界面，中英文切換Windows界面操作系統，全自動定性、定量分析，自動計算樣品含量，自動生成測試報告等功能，讓您的操作輕松愜意。

儀器配置

1、儀器主機1套 包含如下：

低溫原子化器1套
蠕動泵2部
注射泵進樣系統一套（AFS200S/AFS200P）
電路控制系統1套
光電倍增管1只
高清晰攝像頭1部
自動氣體流量控制系統1套
智能型光源2只（如用戶無特殊要求，標配為As、Sb元素?zé)簦?br style="box-sizing:border-box;margin-top:0px;padding:0px;border:0px;" /> 非色散光學系統1套

2、附件箱（包括備用管路、工具包、備件等）
136位自動進樣器（選配）
品牌電腦（選配）
品牌打印機（選配）

GC-MS 6800氣相色譜質譜聯用儀

     GC-MS 6800是天瑞儀器精心打造的一款性能出眾、性價比高的氣質聯用儀，擁有多項發明專利，具有分析高效快速，定性定量準確，軟件操作簡單的特點。儀器易于維護及清洗，適合企業和實驗室用戶長期穩定使用。
     GC-MS 6800用于有機物的檢測，具有檢出限低，定性能力強、定量準確的特點，可廣泛應用于RoHS行業中多溴聯苯、多溴聯苯醚、六溴環十二烷、鄰苯二甲酸酯、多環芳烴等有機物的檢測。

性能優勢

國際級的品質：核心部件與國際主流產品保持一致，保證了GC-MS 6800具備與國外儀器同樣的性能品質
滿足更多需求：天瑞儀器為客戶提供多種性能優良的選配件，滿足不同領域不同客戶的多種需求
人性化設計：整機的人性化設計，不僅方便操作，也使日常維護更加輕松
離子化效率更高：整機模塊化設計，并采用天瑞專利-新型離子源，離子化效率更高，達到整機靈敏度大大提高
Chem Analyst色質聯用工作站：實現高效、快速、多功能儀器控制、數據采集、數據處理
超高的性價比：在滿足全部應用需求的情況下，天瑞為客戶帶來了更多的實惠
科學的解決方案：天瑞儀器強大的應用研發中心為客戶提供全面的應用分析解決方案，讓客戶體驗到量身打造的舒適
優惠的耗材價格：燈絲等耗材和配件自主研發，客戶在享受高端性能的同時，還可以在儀器維護上節省一筆不小的開支
完善的售后服務：天瑞儀器對客戶需求響應快速，專業技術人員24小時全天候服務

技術優勢

硬件
自主研發的GC系統，帶電子流量和電子壓力控制（EFC、EPC）
自主研發高效EI燈絲，電子發射效率高，最大可達300μA
帶預四極的單四極桿質量分析器，有效減少樣品測試過程中對四極桿的污染
帶高能轉換打拿極的電子倍增器提供優秀的靈敏度
進口機械泵和分子泵組成優異的真空系統，保證系統的高穩定性和可靠性
配備全量程真空規，實時監測真空狀況
完善的保護系統，保證儀器出現異常狀況時系統關鍵部件的安全，延長儀器使用壽命
先進的RF電源數字補償技術，可以使全質量范圍內的質譜峰都達到較高的靈敏度和分辨率

軟件
工作站軟件可同時控制氣相色譜儀、自動進樣器和質譜儀，通過高速網卡實現數據采集與傳輸；
支持全掃描（FULL SCAN）和選擇離子掃描（SIM）模式
可實現FULL SCAN、SIM掃描；支持手動調諧和自動調諧；實時顯示總離子流譜和質譜圖譜；可快速提取離子和全掃描圖譜
天瑞儀器是NIST授權的國內唯一合法分銷商，可以保證用戶得到最新的NIST譜庫數據和譜庫升級功能
數據處理軟件可依據樣品的質譜圖在NIST2011譜庫中進行目標化合物自動搜尋,并顯示搜尋結果。搜尋結果顯示每個化合
物的實測保留時間、分子結構式與標準圖譜,確認離子之間的標準豐度比與實測豐度比等以供使用者準確定性、定量分析

儀器配置

GC 技術指標
進樣口溫度：450℃，任意溫度點可控
壓力控制范圍：0～100psi , 控制精度0.002psi
壓力控制模式：電子壓力控制，支持恒壓，恒流
分流模式：分流與不分流進樣口，最大分流比1000:1
柱溫箱操作溫度：室溫+4℃～450℃
柱箱升溫速率：120℃/min（柱箱）
平臺升溫：7階8平臺程序升溫
自動進樣器：選配

MS 技術指標
離子化能量（EI源）：5eV～250eV（可調）
質量范圍：1.5～1000amu
分辨率：?jiǎn)挝毁|(zhì)量分辨
離子源溫度：100～350℃
燈絲發射電流：0～350uA
氣質接口溫度：最高450℃
質量軸穩定性：±0.10amu/48hrs
靈敏度：全掃描，1pg八氟萘（OFN）在m/z 272amu信噪比（S/N）≥30：1（RMS）
掃描速率：最高10000amu/s
真空系統：渦輪分子泵（67 L/s）
檢測器：帶高能打拿極（HED）的電子倍增器

天瑞GC-MS與進口GC-MS對比:

可高效測定：溴代阻燃劑（BFR）、塑化劑、揮發性/半揮發性有機物（VOCs/SVOCs）、多環芳烴（PAHs）等

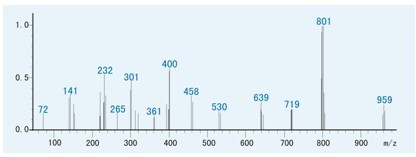

十溴聯苯醚質譜圖

如需了解詳細檢測方案及更多有關我公司產品信息，可致電天瑞儀器客服中心400-7102-888。
